XL-21动力配电柜

> 动力配电柜概述（Overview）：

XL-21系列动力配电柜适用于发电厂及工矿企业、交流电压550V及以下的三相三线、三相四线、三相 四线、三相五线制系统。广泛适用于工矿企业、冶金化工、宾馆银行、车站码头、轨道交通等户内、户外动力 照明配电之用。若用于户外时。请与设备生产厂家协商解决。

> 动力配电柜产品结构（Product structure）：

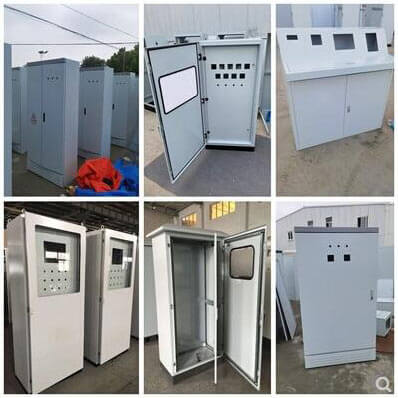

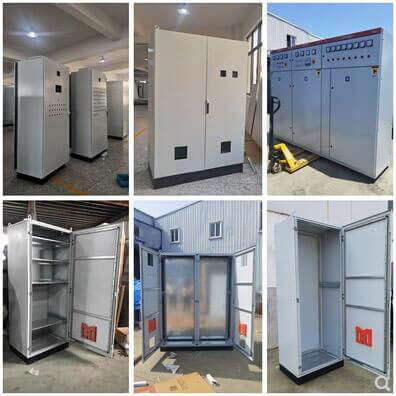

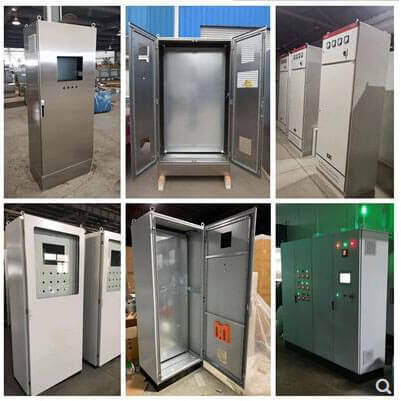

XL(F)-21型低压动力配电柜系户内靠墙或不靠墙安装，可制成单开门或双开门的配电装置，其基本结构 采用钢板弯制及角钢焊接而成，前门可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设 操作按钮，指示灯及显示仪表，打开柜门，配电箱内部所有设备为敞露，便于检修维护，本配电箱装有空气 断路器，熔断器作为短路保护外，还可装有接触器和热继电器，作电动机频繁启动、欠压、过载保护功能，若 配相应电器元件，则起到马达接地保护功能。

门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

> 动力配电柜使用环境（Using the environment）：

1、环境温度：-5°C+40°C，且24h内平均温度不超过+35°C;

2、海拔高度：不超过2000m;

3、相对温度：在周围空气温度为+40°C时不超过50%;

在较低温度下可以有较高的相对温度(如：+20°C时为90%),考虑到温度的变化允许产生适度的凝露。

4、设备安装时垂直面的倾斜不应不超过5°C。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
